Módulo GPS UBLOX NEO-6M con antena

Módulo GPS UBLOX NEO-6M con antena

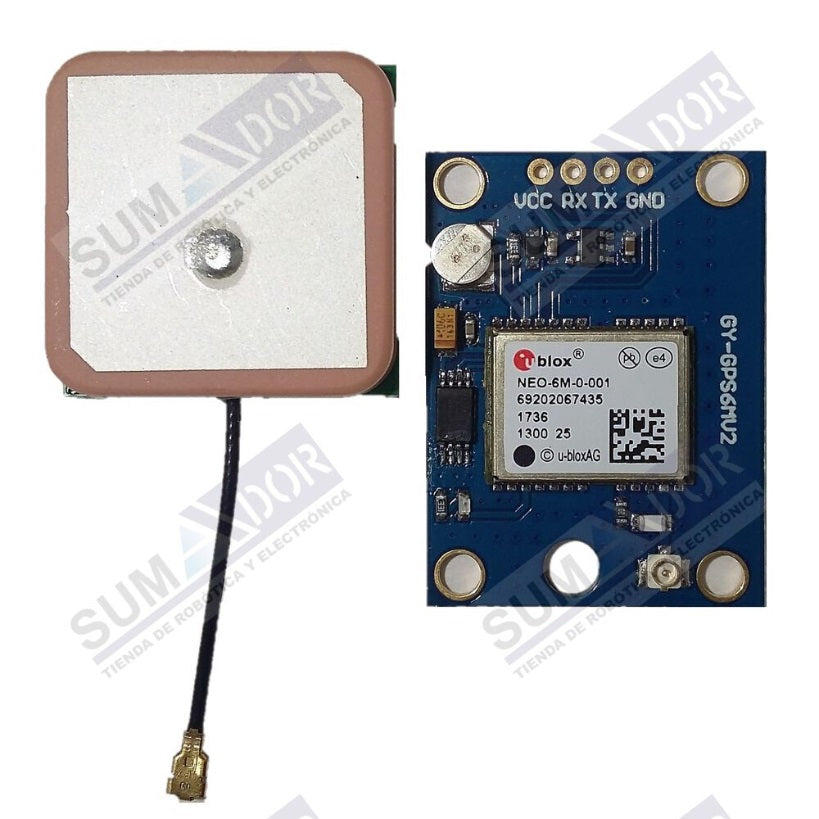

Módulo GPS basado en el chip NEO-6M de Ublox . Incluye una antena GPS de 25 x 25 mm, con conector UFL.

Desplázate hacia abajo para encontrar más información.

Estado: Disponible
Stock: 21
$34.000
Cantidad:
Módulo GPS  basado en el chip NEO-6M de Ublox . Este módulo utiliza la tecnología de Ublox para brindar una buena información de posicionamiento. También incluye una antena GPS de 25 x 25 mm, con conector UFL. Posee una pequeña batería y una memoria eeprom que permite guardar los últimos datos de posicionamiento y así lograr una detección más rápida.

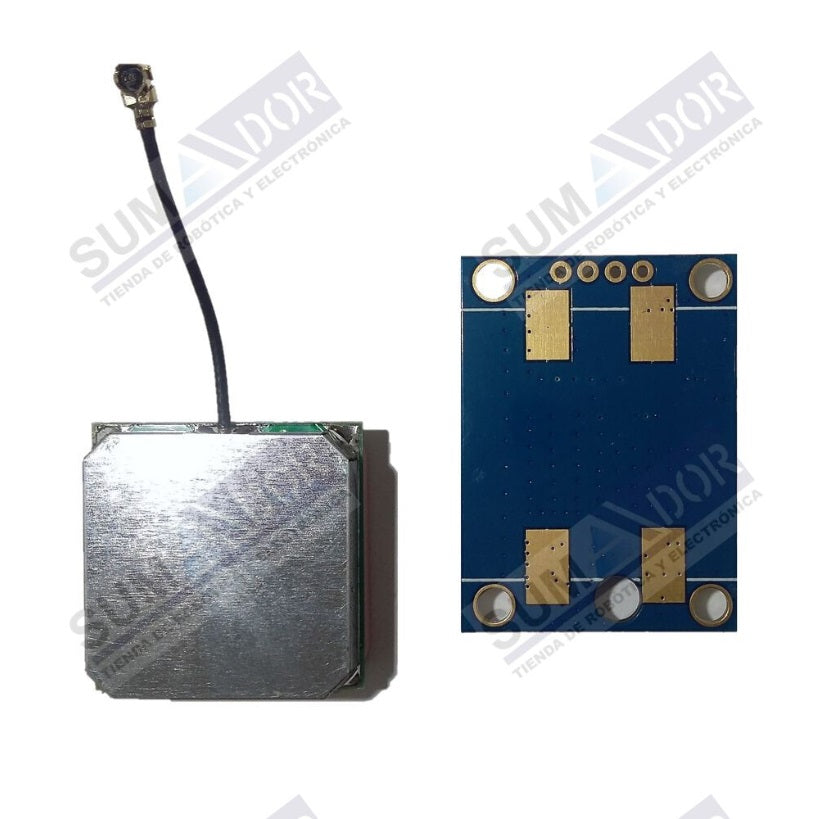

La antena se conecta al módulo a través de un cable UFL, lo que brinda flexibilidad al momento de posicionarlo. Es importante que la antena siempre apunte hacia el cielo para obtener el mejor rendimiento. Útil para aplicaciones de seguimiento con automóviles y otras aplicaciones móviles.

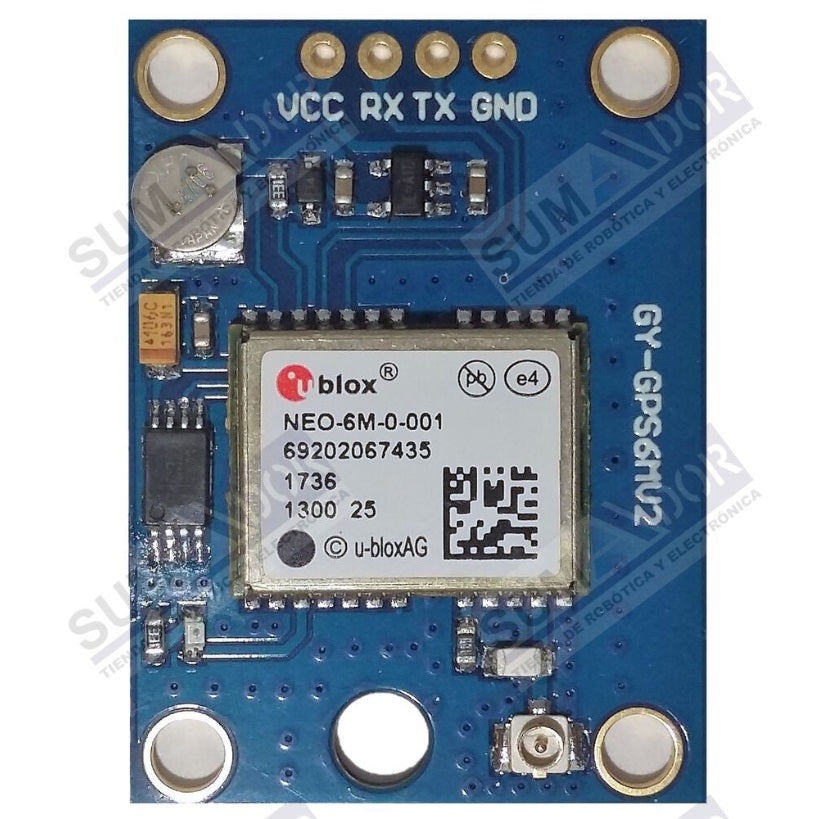

El módulo dispone de una salida TTL serial. Posee cuatro pines: TX, RX, VCC y GND. Se puede descargar y emplear el software u-center para configurar el GPS y cambiar su modo de funcionamiento.

El voltaje de operación del módulo es de 3.3V - 5V, pero la lógica del puerto serial (Tx, Rx) es de 3.3V. Si se va a utilizar el pin Rx con lógica de 5V, se debe emplear un divisor de tensión para reducirla a 3.3V. Por lo general solo se usa el pin Tx ya que para conocer el posicionamiento solo se requiere leer las sentencias NMEA que genera el chip.

Cuando el módulo se alimenta por primera vez o lleva tiempo sin ser encendido, es recomendable llevarlo a un lugar despejado para que pueda detectar los canales GPS y actualizar su fecha/hora y posición en el menor tiempo posible.

El módulo dispone de un LED de indicación. Mientras no se haya obtenido el posicionamiento y la fecha/hora, permanecerá apagado. Al momento de obtenerse la información, comenzará a parpadear.

Especificaciones:
  • Voltaje de operación: 3.3V - 5V
  • Consumo en búsqueda: Hasta 67mA
  • Consumo en tracking: 11mA aprox.
  • Velocidad de puerto serial por defecto: 9600 baudios.
  • Frecuencia de actualización de posición de hasta 5Hz.
  • EEPROM para guardar los ajustes de configuración.
  • Batería recargable de respaldo.
  • Tiempo de inicio en frío de aproximadamente 38 segundos con buena señal.
  • Configurable desde 4800 baudios hasta 115200 baudios. (predeterminado 9600)
  • Tecnología GPS SuperSense® para interiores: -162 dBm de sensibilidad de seguimiento.
  • Tecnología anti-jamming.
  • Soporta SBAS (WAAS, EGNOS, MSAS, GAGAN)
  • Antena GPS externa de alta ganancia.
  • Tamaño de la antena 25mm x 25mm.
  • Tamaño del módulo 25mm x 35mm.
  • Incluye regleta de 4 pines para soldar.

El paquete incluye:

  • 1 x Módulo GPS UBLOX NEO-6M con antena
Tutorial de uso
Hoja de datos
Software u-center
